ZA型石油化工流程泵是根據API610（第六版）和VDMA24297A級（重型）規格進行設計。

該泵為單級、臥式、徑向剖分式蝸殼泵。泵體帶有中心支撐，單吸徑向葉輪。軸向吸入，徑向排出。根據使用條件，采用前、后磨損環及平衡孔進行水力平衡。填料函具有冷卻或加熱管接頭。軸封采用填料密封，也可用單級端面或雙端機械密封。并配有冷卻、沖洗或密封液系統。
標準管路按API規范設計，可對中心支撐的泵支座進行冷卻。
吸入和排出法蘭的額定壓力等級相同。
從電機端看，泵為順時針轉動。

產品特點

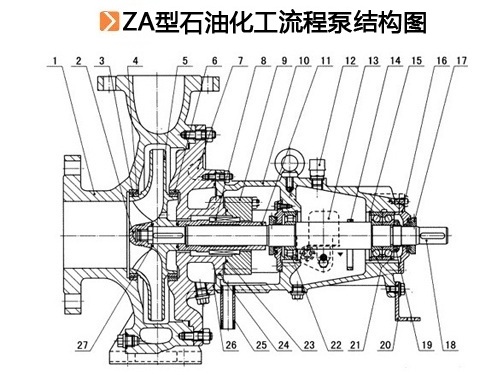

ZA型石油化工流程泵為單級單吸懸臂式后開門的結構，所以在檢修泵時不需拆卸吸入和排出管路，拆開泵蓋后即可將懸架連同轉子部件一起從泵體中抽出，檢修十分方便，葉輪的后蓋有密封環，基本能平衡軸向力，不平衡力由推理軸承承受，軸承油為潤滑的球軸承，油環提油而且能自動控制油位而且能自動控制油位，當工作溫度低于250度時，懸架無需冷卻，工作溫度 高于250~450度時，懸架用風冷卻或者水冷卻，根據不同的情況，部分泵為雙蝸殼結構，其余為單蝸殼，軸封可采用填料密封，也可hi采用單端面或者雙端面機械密封并配有冷卻，沖洗或接密封液的系統，由電動機直接驅動，用聯軸器與電動機相連


本泵適合輸送清潔或含有顆粒的液體，低溫或高溫的液體，中性或有腐蝕性的液體。
主要用于：
1、煉油廠
2、石油化工
3、低溫工程
4、采煤業
5、化纖和偶同工業流程
6、發電廠
7、大、中型加熱及空調裝置
8、環境保護工程
9、海上工業和海水淡化廠等

型號意義
例：ZA100-50-315
ZA-石油化工流程泵
100-泵進口直徑100(mm)
50-泵出口直徑50(mm)
315-葉輪名義直徑315(mm)
