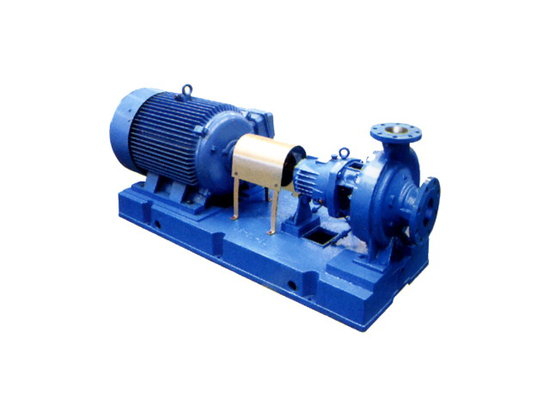

        石油化工流程泵，主要用于石油、化工、合成纖維、化肥、電站、冶金、食品及醫藥等工業部門輸送清潔或含有顆粒的液體、低溫或高溫的液體、中性或有腐蝕性的液體，輸送介質的溫度一般為了45ºC-180ºC。那么，你們知道一般石油化工流程泵的結構簡圖是什么樣的嗎？今天，帕特泵業為您剖析并說明一下石油化工流程泵的結構特點。

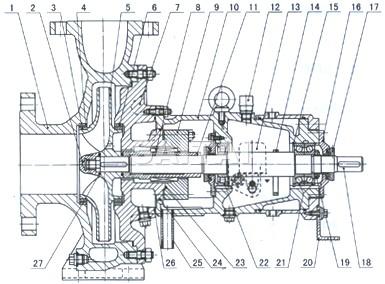

ZA型石油化工流程泵的結構圖：

序號

名稱

序號

名稱

序號

名稱

序號

名稱

序號

名稱

序號

名稱

序號

名稱

1

泵體

5

葉輪

9

密封蓋

13

衡位油杯

17

防塵圈

21

軸承

25

排液管

2

葉輪螺母

6

泵蓋密封環

10

軸承架

14

甩油環

18

軸

22

軸承

26

O型圈

3

葉輪密封環

7

泵蓋

11

軸套

15

擋圈

19

軸承螺母

23

O型圈

27

O型圈

4

泵體密封環

8

機械密封

12

油分離器

16

軸承蓋

20

支腳

24

O型圈

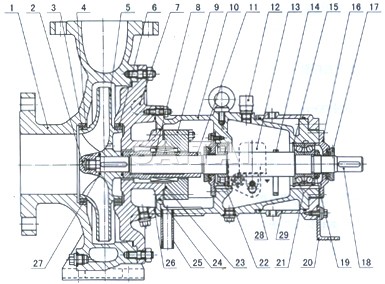

SZA型石油化工流程泵的結構圖：

序號

名稱

序號

名稱

序號

名稱

序號

名稱

序號

名稱

序號

名稱

序號

名稱

序號

名稱

1

泵體

5

葉輪

9

密封蓋

13

衡位油杯

17

防塵圈

21

軸承

25

排液管

29

冷卻水套

2

葉輪螺母

6

泵蓋密封環

10

軸承架

14

甩油環

18

軸

22

軸承

26

O型圈

3

葉輪密封環

7

泵蓋

11

軸套

15

擋圈

19

軸承螺母

23

O型圈

27

O型圈

4

泵體密封環

8

機械密封

12

油分離器

16

軸承蓋

20

支腳

24

O型圈

28

O型圈



























 結構說明：

1、泵為單級、臥式、蝸殼泵。泵體為腳支撐，單吸葉輪。軸向吸入，徑向排出。

2、根據使用條件采用前、后密封環及平衡孔進行水力平衡。

3、填料箱具有冷卻或加熱管接頭。軸封采用填料密封，也可以采用單端面或雙端面機械密封。配有冷卻、沖洗或密封液系統。

4、吸入及排出管法蘭的額定壓力等級相同。

5、軸承用潔凈的22號機械油潤滑。

6、泵的旋轉方向：從原動機端看，為順時針旋轉。
