11.1V 3800mAh醫用電源設計方案
伴隨著人們生活水平的進一步提高，醫療衛生服務及醫療器械產品正在慢慢源源不斷的有效改善，傳統式固定式醫療設備源源不斷地被靈活性強、高精密度、智能化系統的新型醫療器械產品所替代。我們公司11.1V7563713800mAh醫療設備聚合物鋰電池為輸液泵固定和移動使用提供了持續穩定的供電，且時時刻刻處在安全、高效、持續、穩定的工作狀態中!下邊可以看一下醫用電源的詳細參數。

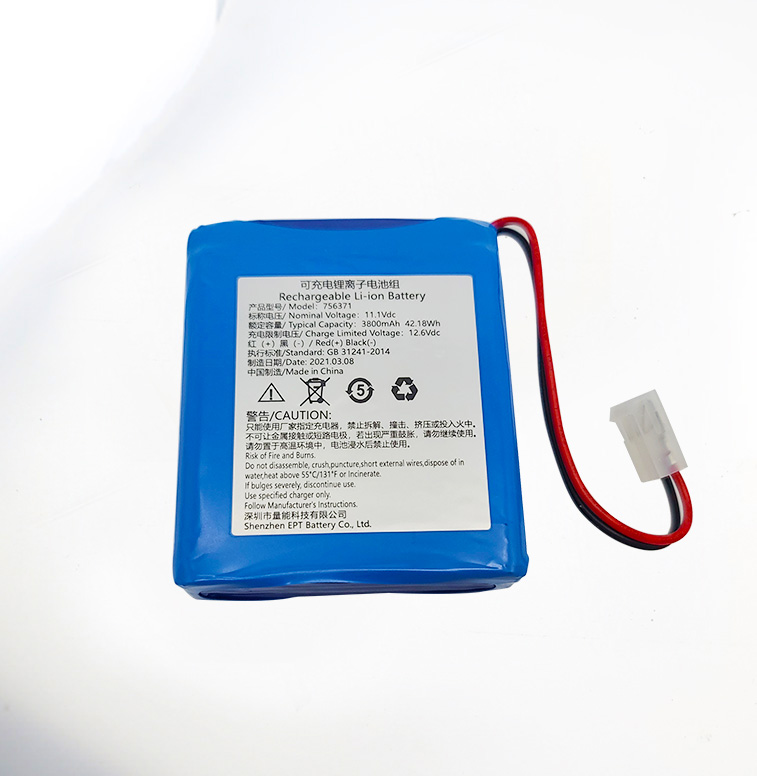

11.1V 756371 3800mAh 醫療設備聚合物鋰電池
⊙電芯型號: EPT-756371-3800mAh 聚合物電芯×3
⊙產品尺寸: 7.5×63.0×71.0mm(Max, MM)
⊙組合產品尺寸: 23×65.0×78.0mm(Max, MM) ⊙標稱電壓: 11.1V
⊙標稱容量: 3800mAh ⊙充電截止電壓: 12.6V
⊙放電截止電壓: 9.0V ⊙充電電流: 0.2C
⊙放電電流: 0.2C ⊙工作環境: 充電：10℃~45℃,放電：-10℃~+55℃
⊙鋰電保護: 過充保護，過放保護，放電過流保護，放電短路保護等
11.1V 3800mAh醫用電源設計方案
1.保護板(PCM)：
主要是對可充電鋰電池組開展設計方案的養護路線，鑒于鋰電池自身的化學特性，必須要給予智能電量計算、過充、過放、短路、過流等養護功能，以避免出現造成燃燒、爆炸等危險。
2.養護IC(ProtectionIC)：
設計方案的關鍵養護功能芯片，對電芯開展過充、過放、過流、短路等功能的在線時時監測，使電芯在安全穩定高效的范圍內工作。[FS:PAGE]
3.溫度開關：
關鍵針對溫度保護功能設計。當電池自身的溫度因其它異常問題達到70±5℃范圍時，溫度開關啟動，開展溫度保護。
4.場效應管(MOSFET)：
MOSFET管，在養護電路中起開關功效，始終使負載兩端的電壓不會升高也不會降低，確保電壓穩定。
5.DC輸出線：
起醫療器材輸液泵用鋰電池情況輸入輸出的功效。
6.電池外殼：
符合標準醫療產品防火等組級，組成整體電池的模形。
