旋片式真空泵的結構和工作原理如圖1所示，在機殼內偏心地安裝著一個繞自身軸線旋轉的轉子，旋轉時轉子與泵腔處于內切狀態。轉子中間開槽，里面裝著彈簧和兩個滑片，滑片受彈簧作用緊緊壓在泵腔的表面上，其間隙通過油膜密封。滑片把泵腔分成兩個工作室，通過工作室容積的周期性擴大和縮小，將氣體吸入和排出。

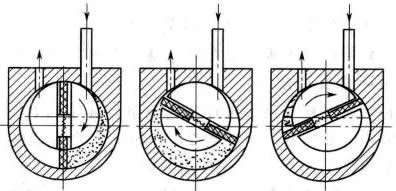

圖1 旋片真空泵的結構和工作原理
泵的全部機件浸在真空油內，油起著油封、潤滑和冷卻作用。所產生真空度的大小，取決于系統中物料或真空油的蒸氣壓以及泵內機件的加工精度。這種類型的泵可用來抽除潮濕氣體，但不適于抽吸含氧過高、有爆炸性、有腐蝕性、對泵油起化學反應以及含有顆粒塵埃的氣體。
旋片式真空泵的排氣量不大，常用兩級組成，真空度較高，絕壓可低達0.1Pa，在實驗室里廣泛應用.
